ÖVERFALL / UNDERLÄGGSBRICKA, LINA - PLATTA
Överfall och underläggsbricka är av kopparlegering. Linspårens kontaktytor skall behandlas med kontaktpasta, för att minska övergångsmotståndet. Överfall och underläggsbricka kan belastas med samma drift- och kortslutningsström som är tillåten för ledaren. Linans kontaktyta skall bestrykas med kontaktpasta 5490311.
LADDA NER PRODUKTINFORMATION

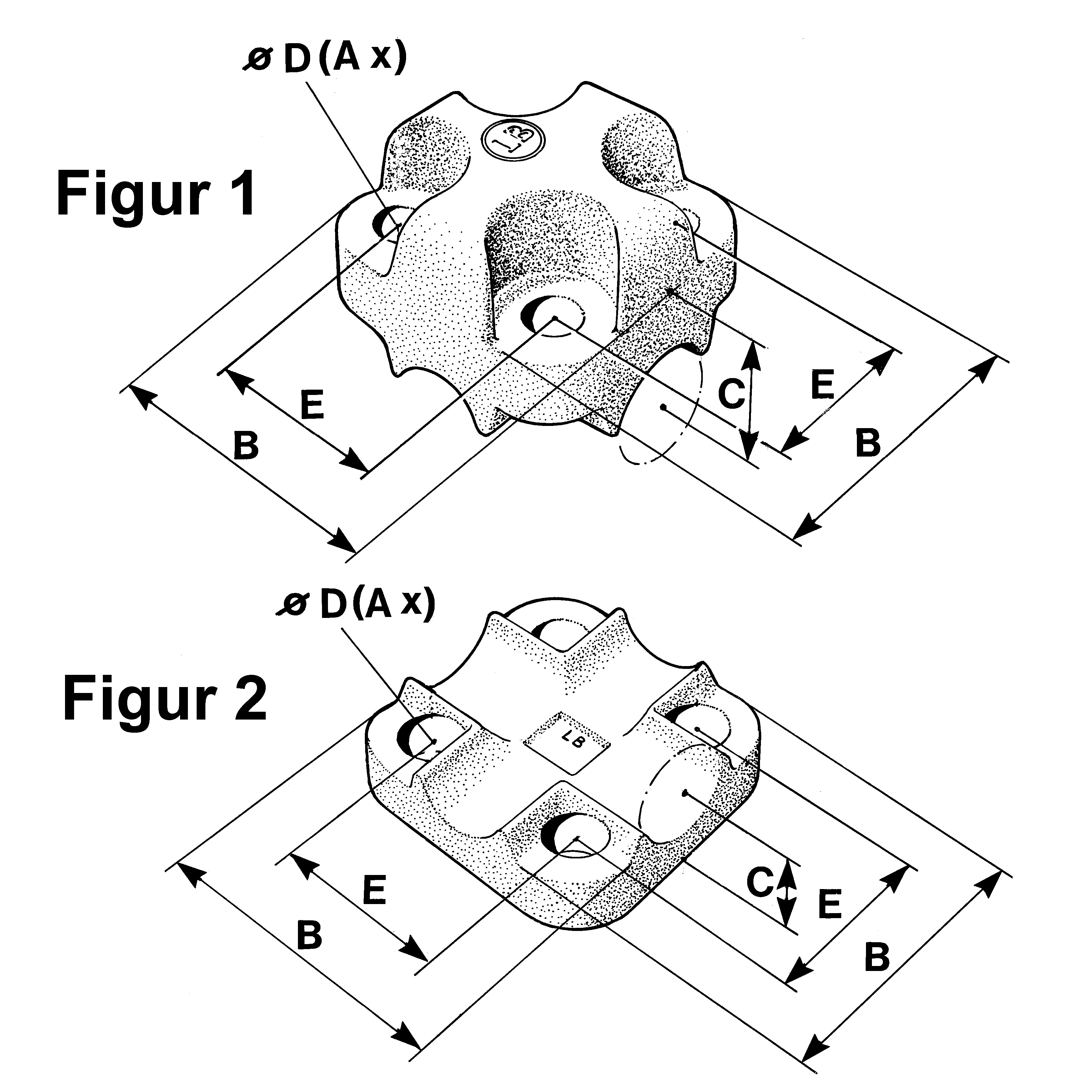

| LB nummer | Passar lina area mm2 | Passar stång diameter mm | Figur | Platta storlek A-B mm | C mm | D mm | E mm | Vikt kg | Konstruktion- spänning max kV |
|---|---|---|---|---|---|---|---|---|---|
| Överfall | |||||||||
| 5289101 | 50-120 | 9-14 | 1 | 4-50 | 16-17 | 10,5 | 26 | 0,29 | 72,5 |
| 5289201 | 50-120 | 9-14 | 1 | 4-70 | 19-20 | 14 | 40 | 0,80 | 72,5 |
| 5289301 | 150-300 | 14-25 | 1 | 4-70 | 23-26 | 14 | 40 | 0,89 | 145 |
| Underläggsbricka | |||||||||
| 5288601 | 50-120 | 9-14 | 2 | 4-50 | 12-13 | 11 | 26 | 0,14 | 72,5 |
| 5288701 | 50-120 | 9-14 | 2 | 4-70 | 12-13 | 15 | 40 | 0,30 | 72,5 |
| 5288801 | 150-300 | 14-25 | 2 | 4-70 | 15-18 | 15 | 40 | 0,30 | 145 |
