TOPPLINEHÅLLARE FÖR JORDLEDARE

Linhållare och överfall av aluminium. Passbitar av segjärn. Skruvar av stål.

Skruv M24 mot topplinefästet skall dras åt med 160 Nm och körnas.
Skruv M10 i överfallet skall dras åt med 37 Nm, respektive 60 Nm för M12.

LADDA NER PRODUKTINFORMATION

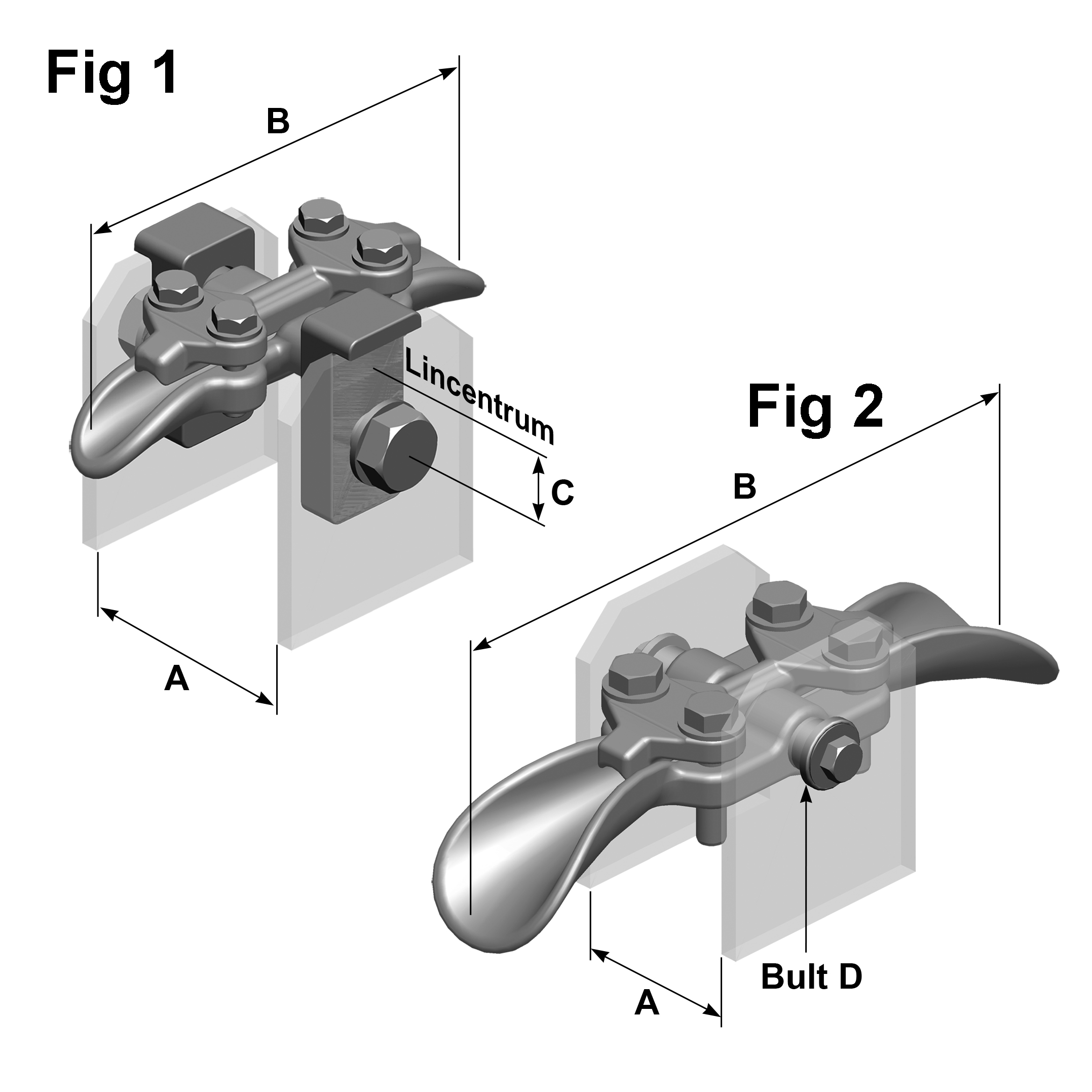

LB nummer	Pasar lina area mm²	Passar lina dia. mm	Figur	Pasar topplinefäste A mm	D mm	B mm	C mm	Vikt kg	Rekommenderad största kraft kN	Korttidsström max kA-1s
5471450	142	15,4	1	57	-	215	60	1,1	35	30
5471451	241	20,1	1	57	-	215	60	1,1	35	30
5471480	142	15,4	2	71	22	310	-	1,1	35	30
5471481	241	20,1	2	71	22	310	-	1,1	35	30
5471482	142	15,4	2	102	22	310	-	1,1	35	30
5471483	241	20,1	2	102	22	310	-	1,1	35	30
5471484	142	15,4	2	71	25	310	-	1,1	35	30
5471485	241	20,1	2	71	25	310	-	1,1	35	30
5471486	142	15,4	2	102	25	310	-	1,1	35	30
5471487	241	20,1	2	102	25	310	-	1,1	35	30
