Kil och kilhus av segjärn. Bygel av stål. Glidytan är smord med glidlack. Bygeln levereras med dubbla muttrar. Stagskruven har enkelsidigt verkande kil. Storlek M27 är försedd med stödben av segjärn. Zinkskiktets tjocklek, på stagbygelns ogängade del, uppfyller kravet enligt SS-EN 50423 för förläggning i mark.

Denna produkt har, utöver måttkontroll, vid mottagningen genomgått stickprovskontroll (dragprovning till brott) samt allkontroll (dragprovning med en kraft >110 % av arbetslasten). Samtliga detaljer som genomgått allkontrollen är märkta med en GUL fläck.

Montage: se montageanvisningarna

LB nr

Lägg till i offertkorg

LADDA NER PRODUKTINFORMATION

LB nummer
Passar staglina area mm2

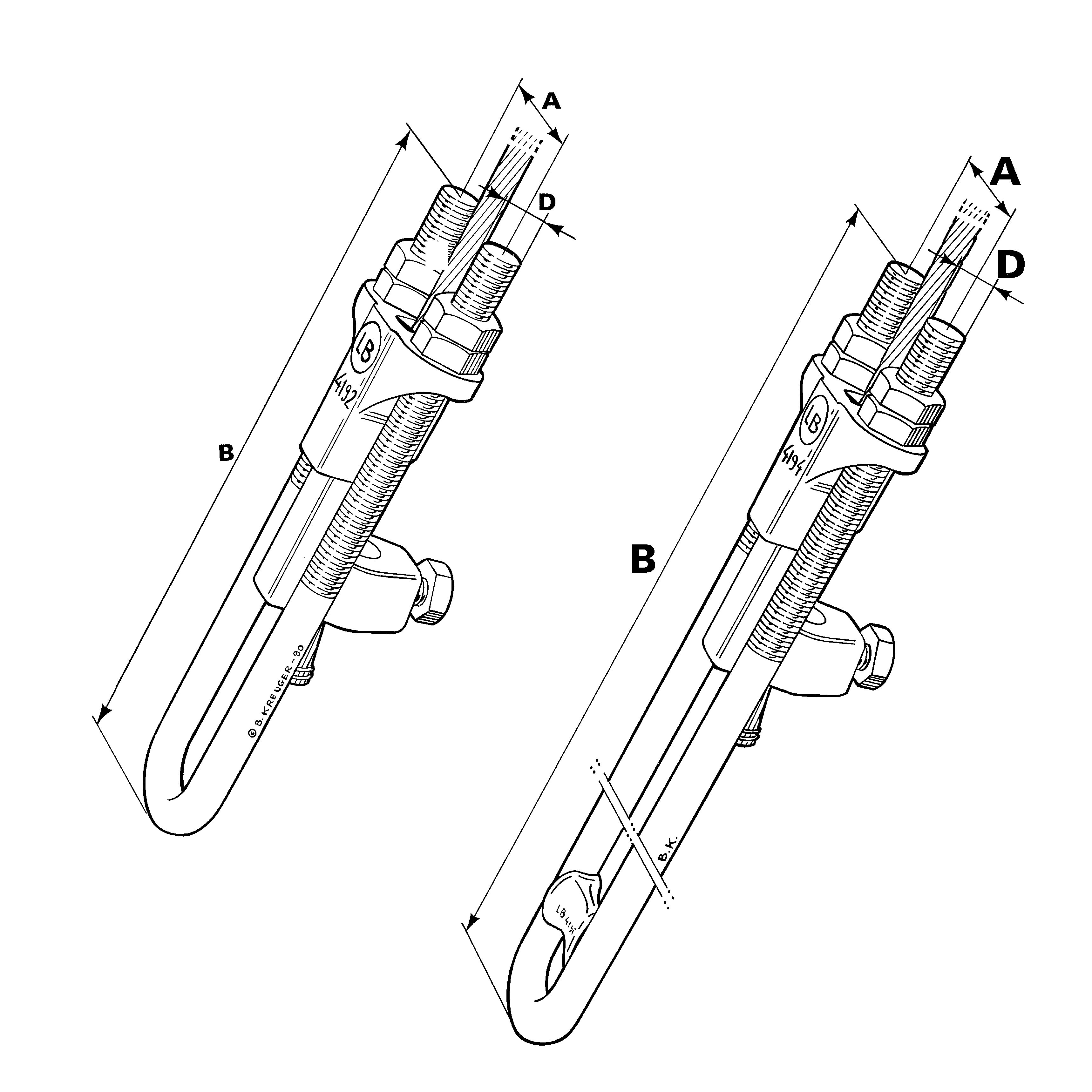

Fig
A mm
B mm
D
Vikt kg

Åtdragnings-moment1) Nm

Rekommenderad största stagkraft kN

E-nummer
3419103
25–68
1
50
300
M16
1,6
45
47
0630320
3419108



800

3,0


0630321
3419113



1300

4,3


0630322
3419118



1800

5,7


0630323
3419123



2300

7,0


0630324
3419128



2800

8,3



3419203
68–105
1
60
350
M20
3,1
75
72
0630332
3419208



800

4,9



3419213



1300

7,0



3419218



1800

9,0



3419223



2300

11,2



3419228



2800

13,3



3419304
105-142
1
75
425
M24
5,9
75
100

3419308



800

8,6



3419313



1300

12,3



3419318



1800

16,0



3419323



2300

19,7



3419328



2800

23,4



3419404
185-284
2
90
425
M272)
9,7
100
200

3419408



800

13,2



3419413



1300

17,8



3419418



1800

22,5



3419423



2300

27,2



3419428



2800

31,8



3419433



3300

36,5



3419438



3800

41,1




1) Använd 16 mm hylsa för 45 Nm och 18 mm för 75 Nm och 24 mm för 100 Nm.
2) Stagskruv M27 är försedd med stödben
