SPÄNNKEDJA, 145 KV - 40 KA
Korttidsström: max 40 kA – 1s.
Konstruktionsspänning: 145 kV.
Kedja för 16 respektive 20 mm kläppstandard passar isolator med max 150 mm diameter.
LADDA NER PRODUKTINFORMATION

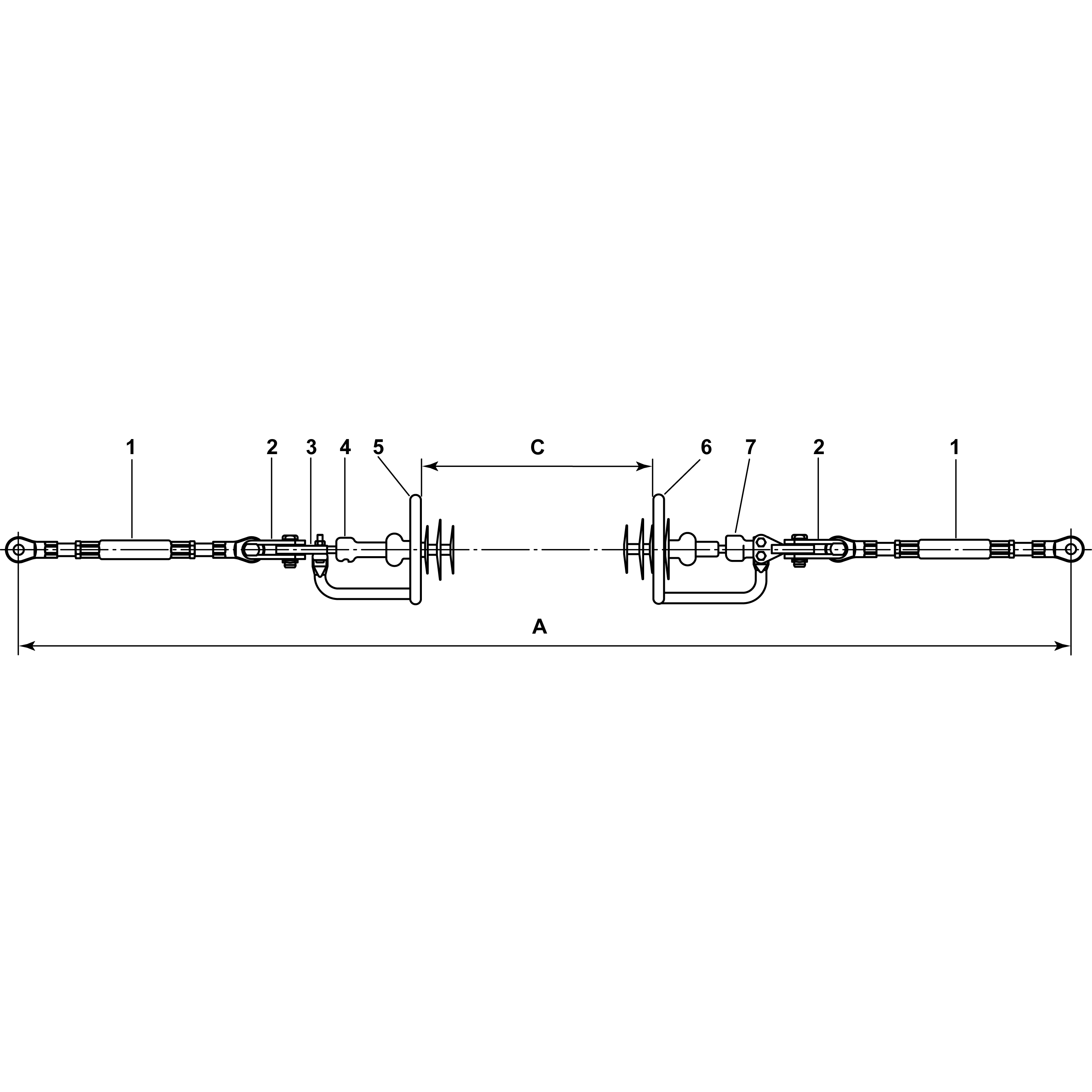

LB nummer | Kläppstandard | A mm | C mm | Vikt kg | Tillåten kraft kN1) |
|---|---|---|---|---|---|
4397311 | 16 | 3045±160 | 1025 | 34,5 | 48 |
4397321 | 20 | 3070±160 | 1038 | 38,5 | 84 |
LB nummer | Nummer 1 | Nummer 2 | Nummer 3 | Nummer 4 | Nummer 5 | Nummer 6 | Nummer 7 | Nummer 8 |
|---|---|---|---|---|---|---|---|---|
4397311 | 2 x 4163711 | 2 x 4392223 | 4392014 | 4393016 | 1792621 | 4388080 | 4388176 | 4398416 |
4397321 | 2 x 4163711 | 2 x 4392223 | 4392014 | 4393020 | 1792821 | 4388076 | 4388177 | 4398420 |
1) Gäller ingående detaljer. Beträffande tillåten kraft för spännlinhållare och kedjefäste se respektive produkt.
