SKARVSKRUV RAKKILAD
Kil och kilhus av segjärn. Glidytan är smord med glidlack. Bultarna levereras med dubbla muttrar. Skarvskruven har enkelsidigt verkande kil.
Denna produkt har, utöver måttkontroll, vid mottagningen genomgått stickprovskontroll (dragprovning till brott) samt allkontroll (dragprovning med en kraft >110 % av arbetslasten). Samtliga detaljer som genomgått allkontrollen är märkta med en GUL fläck.
Montage: se montageanvisningarna
LADDA NER PRODUKTINFORMATION

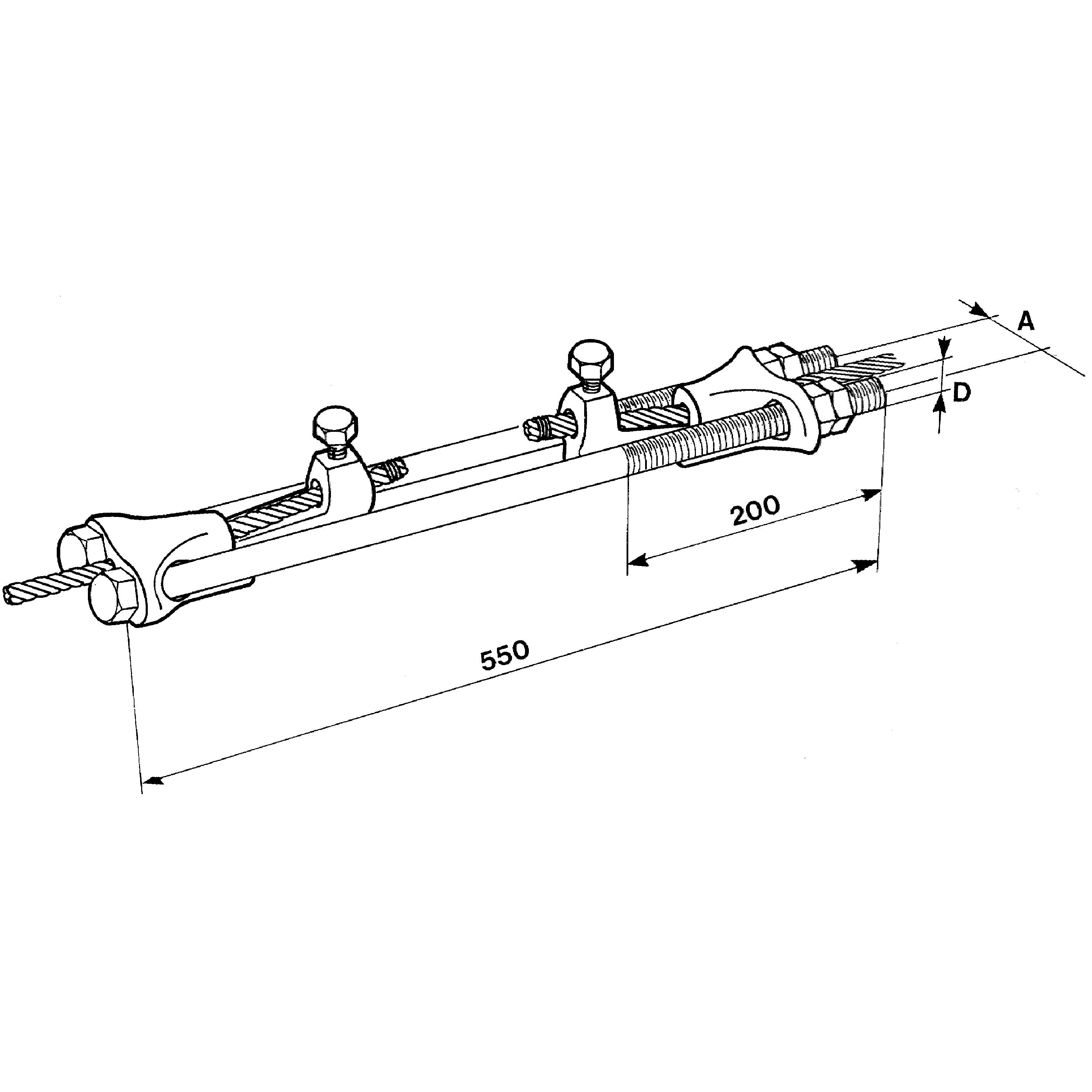

| LB nummer | Passar staglina area mm2 | A mm | D mm | Vikt kg | Åtdragningsmoment1) Nm | Rekommenderad största stagkraft kN |
|---|---|---|---|---|---|---|
3419141 | 25–70 | 50 | M16 | 3,1 | 45 | 47 |
3419241 | 68–105 | 60 | M20 | 5,0 | 75 | 72 |
1) Använd 16 mm hylsa för 45 Nm, 18 mm för 75 Nm och 24 mm för 100 Nm.
