Klämman är av kopparlegering. Skruvar, brickor och muttrar av syrafast stål.  Stångspårets kontaktyta och plattans båda sidor är slätbearbetade.  Kontakt-ytorna skall behandlas med kontaktpasta, för att minska övergångsmot-ståndet.  Klämman kan belastas med samma drift- och kortslutningsström som är tillåten för ledaren.  Stångens kontaktyta skall bestrykas med kon-taktpasta 5490311.

Vid beställning anges stångdiameter.

LB nr

Lägg till i offertkorg

LADDA NER PRODUKTINFORMATION

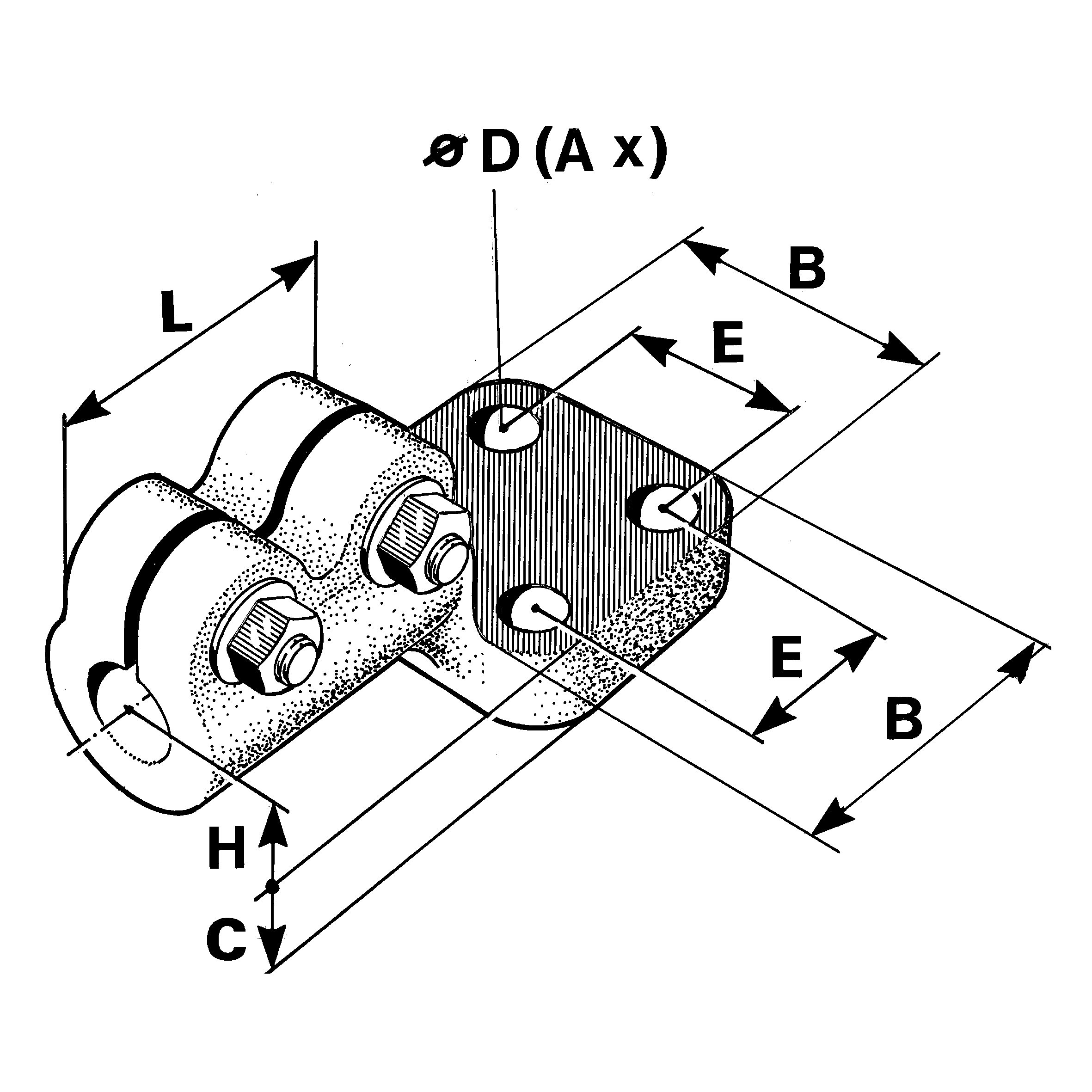

LB nummer
Passar
stång-diameter mm
Passar platta storlek A-B mm
C mm
D mm
E mm
H mm
L mm
Vikt kg
Åtdragnings-
moment1)
Nm
Konstruktions-
spänning
max kV
5293101
10–22
4-50
15
10,5
26
23
50
0,7
45
72,5
5294001
22–32
4-70
22
14
40
27
70
1,9
75
145
5294701
35–42
4-70
22
14
40
33
70
2,3
75
145

1) Använd 16 mm hylsa för 45 Nm och 18 mm hylsa för 75 Nm.
